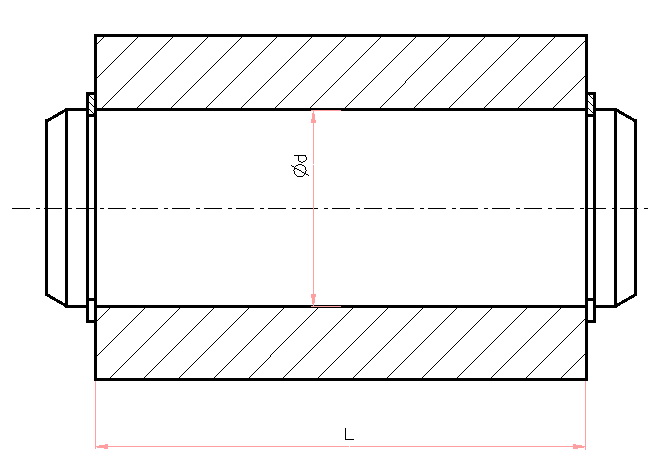

Nakreslete spoj: kotouč na hřídeli jištěný dvěma pojistnými kroužky
práce bude obsahovat:
1. výkres sestavení (vyplněné popisové pole, kusovník, pozice)
2. výrobní výkres hřídele
3. výrobní výkres kotouče
| d(mm) | L(mm) | |
| Brkl, Fulín, Horký, Kolář, Neuman, Synek, |
34 | 80 |
| Buchta, Gerhard, Jahelka, Kysilko D., Počepka, Šťastný |
36 | 84 |
| Černý, Havel, Jirásek, Kysilko M., Prošek, Štecher |
38 | 88 |
| Došlý, Hechter, Kajzr, Mareš, Ramešová, Valníčková |
42 | 90 |
| Fárek, Hollósi, Kokrhoun, Mikloška, Rážek, Votrubec |
45 | 95 |

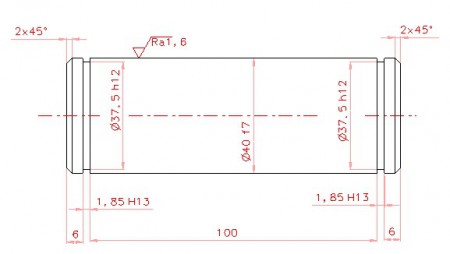

příklad kótování:
v popisovém poli výrobních výkresů HŘÍDELe a KOTOUČe nahraďte všechny otazníky smysluplnými údaji:
