KCV - 01- S2
OZUBENÉ KOLO
Nakreslete výrobní výkres ozubeného kola zadaných parametrů.
Průměry roztečné, hlavové a patní kružnice zapište do tabulky v pravém horním rohu výkresu.

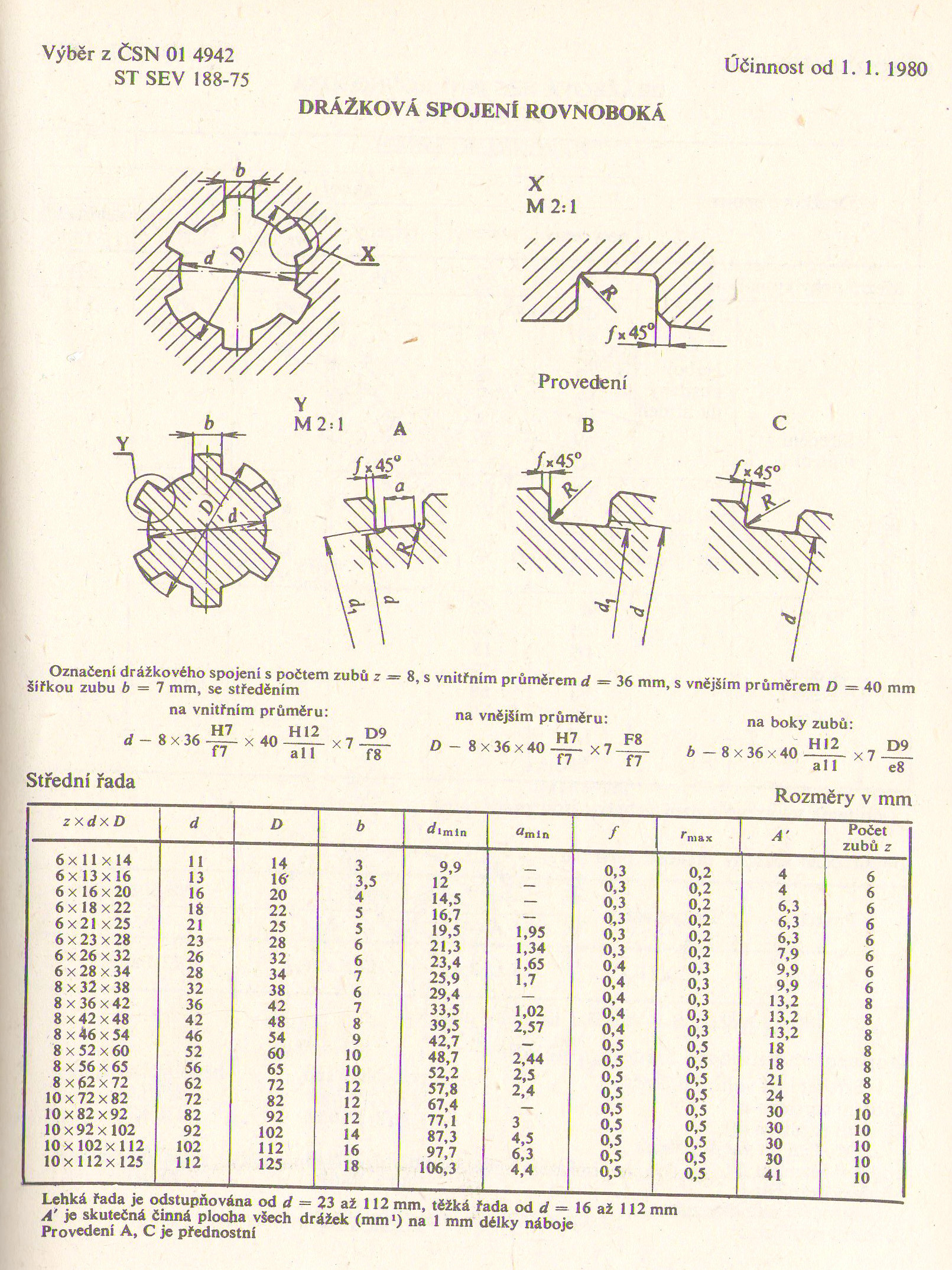

Díra bude opatřena rovnobokým drážkováním. Šířku kola zvolte.
Nezapomeňte vyplnit v popisovém poli materiál, polotovar a hmotnost součásti.
datum zadání: 10.9.2018
datum odevzdání: 24.9.2018 na začátku hodiny KCV v tištěné podobě nebo elektronicky s předložením kartičky pro tisk
|
123 |
modul |
počet zubů |
průměr díry pro hřídel d |
|
Brkl, Kajzr |
3 |
24 |
21 |
|
Buchta, Kokrhoun |
4 |
20 |
26 |
|
Černý, Kolář |
3 |
26 |
23 |
|
Došlý, Kysilko |
4 |
22 |
28 |
| Fárek, Mareš |
3 |
25 |
21 |
|
Fulín, Mikloška |
4 |
23 |
26 |
|
Gerhard, Neuman |
3 |
26 |
23 |
| Havel, Počepka | 4 | 22 | 23 |
| Hechter, Prošek | 3 | 23 | 21 |
| Hollósi, Ramešová | 4 | 20 | 21 |
| Horký, Rážek | 3 | 21 | 23 |
| Jahelka, Synek | 4 | 22 | 21 |
| Jirásek, Šťastný | 3 | 24 | 23 |
| Štecher | 4 | 25 | 26 |
Podklady pro vypracování:
ozubené kolo - výklad.pdf (606,4 kB)
Připomínky k výkresu:
- Tenké čáry kreslíme červené, tlusté čáry zelené
- Do popisového pole vyplňte: hmotnost, měřítko, zn. materiálu, rozměr a normu polotovaru, název výkresu a číslo výkresu KCV-01-S2
- Nad popis. pole uveďte drsnosti a údaje o tepelném zpracování
- Do tabulky v pravém horním rohu vypište modul, počet zubů a průměry kružnic (roztečná, hlavová, patní)

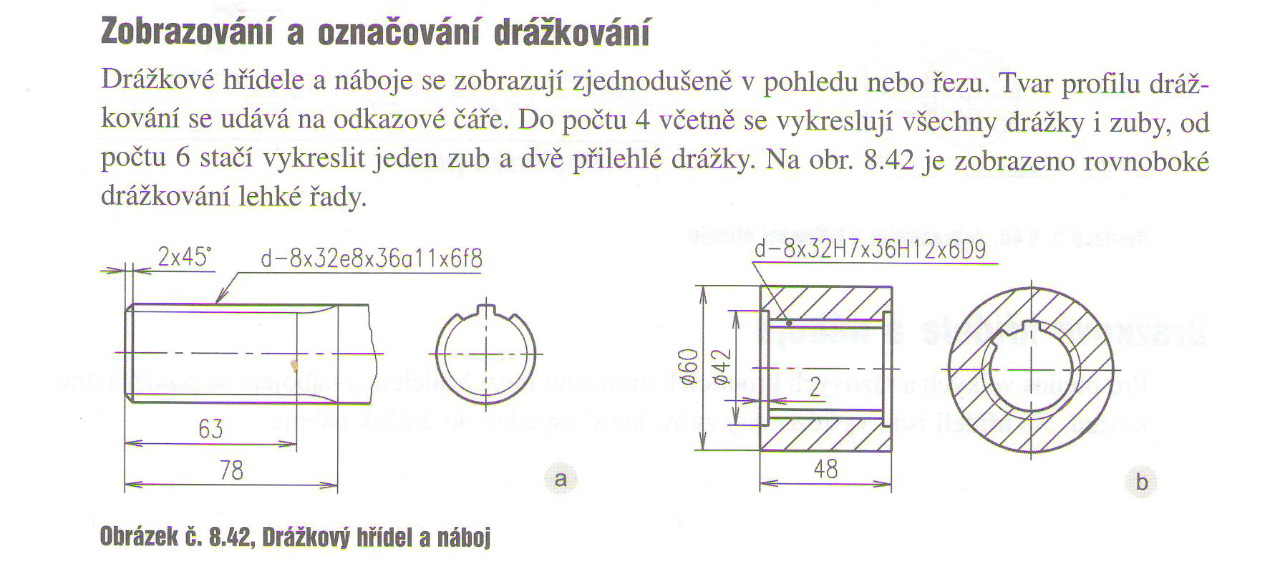

- Nezapomeňte zakótovat drážkování dle normy, uvést rozměrové tolerance apod.
